Muff i PVC för övergång mellan invändig limning av rördelar i PVC till gängade rördelar

En övergångsmuff används för rak anslutning av PVC-rör med ytterdiameter D till rördelar med utvändig rörgänga G. Finns även för lim/lim och gänga/gänga.

Muffen limmas invändigt till PVC-rör med t ex Tangit. För gängdelen rekommenderas Loctite gängsnöre eller, i dimensioner upp till 1" (DN25) Loctite gängtätningspasta i kombination med Activator för PVC gängtätning.

Exempel:

Muff PVC lim - gänga 40x1 1/4"
I denna rördel passar PVC-rör som har ytterdiametern D 40 mm och gängdelar med utvändig rörgänga G 1 1/4 tum.

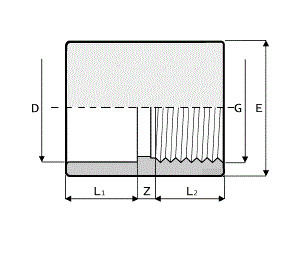

Byggmått:

D Invändig diameter i mm i limänden på muffen. Här passar PVC-rör med samma ytterdiameter eller andra PVC rördelar.
G invändig rörgänga i tum.
L1 Instickslängd i mm i muffens limände för den limmade rördelen.
L2 Gängdelens djup i mm.
E Yttermått i mm.
Z Avståndet mellan bottningarna för de anslutna delarna i muffen.
